SMOE 中间接头

SMOE 中间接头


用于带有 DuraSeal 接头的控制电缆

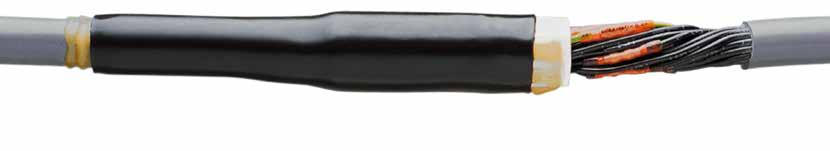

设计

● 特殊设计的 DuraSeal 接头连接并密封线芯。缠绕保护性衬垫圆整绝缘管外形，强化保护与密封性能
● 内接头用于无铠装电缆，在此基础上，镀锡网带包绕接头部分，通过弹簧圈使机械防护及电气连接与铠装层成为一体。
      外层防护与密封通过厚壁热缩管实现

无铠装 XLPE 电缆接头

额定电压 (kV)导体数量截面积 (mm2²)电缆直径产品型号

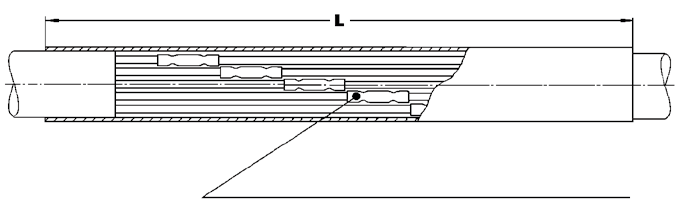

尺寸 L(mm)

最小最大
0.6/14~71.5~2.5819

SMOE-81140

300

8~141.5~2.51222

SMOE-81141

300

15~211.5~2.51527SMOE-81142350
22~401.5~2.52035

SMOE-81143

350

41~751.5~2.52844

SMOE-81144

400

钢带铠装 XLPE 电缆接头

额定电压 (kV)导体数量截面积 (mm2²)电缆直径产品型号

尺寸 L(mm)

最小最大
0.6/14~71.5~2.51421

SMOE-81140-T

450

8~141.5~2.51526

SMOE-81141-T

450

15~211.5~2.51830SMOE-81142-T550
22~401.5~2.52139

SMOE-81143-T

550

41~751.5~2.53147

SMOE-81144-T

650
