10kV 三芯电缆热缩中间接头

全密封型 10kV 三芯电缆热缩中间接头


该中间接头可用于交联电缆和油纸电缆的接续，有效解决
不同种类电缆连接的问题。

特点

● 可满足油纸电缆与交联电缆的连接，充分降低地网改
     造的施工时间与施工成本。
● 无储存期限，适用范围广，有效降低仓储成本。
● 均经过严格的测试以保证卓越的质量。

接头完成图

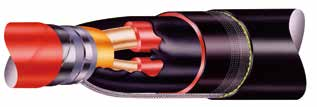

接头切面图

10kV 三芯钢带铠装聚合物绝缘电缆热缩中间接头最低性能表

测试项目


测试结果

工频电压试验

1 分钟，45kV

不击穿

局部放电试验

13kV，≤20pC

通过

恒压负荷循环

试验 3 个周期

导体通电流，加热 5h，冷却 3h，

 加热时导体最高温度为电缆允许工作

温度加 5℃

22kV

不击穿及由以下试验

评定试验结果

局部放电试验13kV，≤20pC通过

恒压负荷循环

60 个周期在水中

63 个周期在空气中

导体通电流，加热 5h，冷却 3h，

加热时导体最高温度为电缆允许工作

温度加 5℃

22kV

不击穿及由以下试验

评定试验结果

冲击电压试验

1.2/50μ s±10 次，105kV

不击穿

直流电压试验

负极性 15 分钟，52kV

不击穿

工频电压试验

15 分钟，25kV

不击穿

局部放电试验13kV，≤20pC通过
外观检查通过全部试验后，目测接头无裂纹， 不变形通过
10kV~35kV 热缩电缆中间接头选型表

10kV 三芯电缆

导体截面 mm2

产品型号

安装场合

备注

25~50

APKJ-10-2550

直通接头

铠装电缆

70~150

APKJ-10-7015

直通接头铠装电缆

185~300

APKJ-10-1830

直通接头铠装电缆
400~500APKJ-10-4050直通接头铠装电缆




25~50

APKJ-10-2550-U

直通接头

无铠装电缆

70~150

APKJ-10-7015-U

直通接头无铠装电缆

185~300

APKJ-10-1830-U

直通接头无铠装电缆
400~500APKJ-10-4050-U直通接头无铠装电缆

导体截面 mm2

产品型号

安装场合

备注

70~95

AFSJ-10A-3XU-3SB-T-PRC01

过渡接头用于油纸电缆与交联电缆的 连接

120~185

AFSJ-10B-3XU-3SB-T-PRC01

240~400AFSJ-10C-3XU-3SB-T-PRC01
24kV 三芯电缆

导体截面 mm2

产品型号

安装场合

备注

50~95

APKJ-24-9524

直通接头


300~500

APKJ-24-3050


95~240

MXST-24-9524

直通接头标配机械接管

300~400

MXST-24-3040

500MXST-24-500
35kV 单芯电缆

导体截面 mm2

产品型号

安装场合

备注

50~185

APKJ-35-5018-SC

直通接头尾长 2450mm

240~630

APKJ-35-2463-SC


50~150

APKJ-35-5015-SC-LSF

低烟无卤直通接头
185~400APKJ-35-1840-SC-LSF

50~95

APKJ-35-5095M-SC-LSF

标配机械接管

120~240

APKJ-35-1224M-SC-LSF

300

APKJ-35-300M-SC-LSF

400APKJ-35-400M-SC-LSF
10kV~35kV 三芯电缆分支套件

导体截面 mm2

产品型号

安装场合

备注

50~185

APKJ-35-5018

直通接头

240~400

APKJ-35-2440


注：
推荐使用TE品牌机械或压接型端子及接管，详情可咨询能源产品部。
