GelCap 硅胶绝缘保护段套

GelCap 硅胶绝缘保护端套

GelCap 适用于各种恶劣环境下 600V 以下低压电缆。

特点

● 电力凝胶技术确保提供优异的防水密封和防震功能。
● 端套材质确保良好的耐磨性能、绝缘特性和抗紫外线能力。
● 透明材质便于检查与保养。
● 便于选型、安装与施工。
● 可重复使用。

GelCap 之应用

1. 路灯系统
2. 对接之导体
3. 灌溉系统
4. 屋外灯应用

1kV 中间接头最低性能表

产品型号

导线尺寸 (mm)

GelCap 1

#16-#10 AWG (1.5~5)

GelCap 2

#8-#2 AWG (8~35)

GelCap 3

#2-#4/0 AWG (35~105)

GelCap 4

250-500 kcmil (125~250)

安装步骤
安装及拆卸之步骤

3.安装完成

1.端套与导线对齐

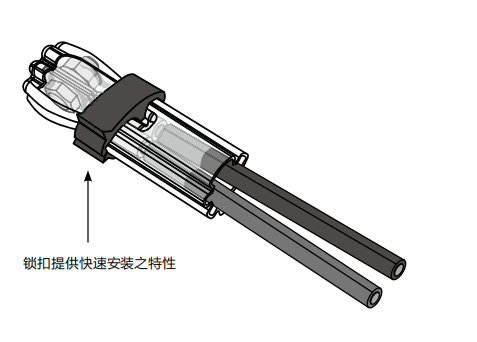

2.套入端套并夹上固夹

6.凝胶不会脱离

4.打开固定夹，稍转动端套

5.拉出导体

产品功效

TE Connectivity 凝胶符合下列特征

产品型号

测试条件

耐化学腐蚀

ASTM D543，硫酸，变压器油等

耐臭氧老化性

ASTM D1149, 120H@40℃， 50pphm

抗老化

ASTM D2671

抗紫外线

ASTM G154, UVB, 4000H, 4 小时一个循环

耐磨性2040gm wt, 4000 个循环，最多 5% 厚度变化
凝胶之高绝缘特性，保持与电缆之压力确保密封。电力凝胶适合高温之工作环境。
耐磨及弹性材料，并透明易确保导线连接情况。

1kV 热缩中间接头选型表

产品型号

长度

导体尺寸

最大接头开合

常用直径范围

GelWrap-18/4-100

4.0 (100)

#12 – 4/0 (4 – 95)

1.0 (25)

0.15 – 0.70 (4 – 8)

GelWrap-18/4-150

6.0 (150)

#12 – 4/0 (4 – 95)

3.0 (75)

0.15 – 0.70 (4 –18)

GelWrap-18/4 -200

8.0 (200)

#12 – 4/0 (4 – 95)

5.0 (125)

0.15 – 0.70 (4 –18)

GelWrap-18/4-250

10.0 (250)#12 – 4/0 (4 – 95)7.0 (175)0.15 – 0.70 (4 –18)

GelWrap-18/4-300

12.0 (300)

#12 – 4/0 (4 – 95)

9.0 (225)

0.15 – 0.70 (4 –18)

GelWrap-33/10-150

6.0 (150)

#2 – 500 (35 - 240)

2.0 (50)

0.40 – 1.30 (10 - 33)

GelWrap-33/10-200

8.0 (200)

#2 – 500 (35 - 240)

4.0 (100)

0.40 – 1.30 (10 - 33)

GelWrap-33/10-25010.0 (250)#2 – 500 (35 - 240)6.0 (150)0.40 – 1.30 (10 - 33)
GelWrap-33/10-30012.0 (300)#2 – 500 (35 - 240)8.0 (200)0.40 – 1.30 (10 - 33)
GelWrap-33/10-35014.0 (350)#2 – 500 (35 - 240)10.0 (250)0.40 – 1.30 (10 - 33)
GelWrap-50/20-2008.0 (200)250 – 7502.0 (50)0.80 – 1.50 (20 - 38)
GelWrap-50/20-25010.0 (250)250 – 7504.0 (100)0.80 – 1.50 (20 - 38)
GelWrap-50/20-30012.0 (300)250 – 7506.0 (150)0.80 – 1.50 (20 - 38)
GelWrap-50/20-35014.0 (350)250 – 7508.0 (200)0.80 – 1.50 (20 - 38)
GelWrap-50/20-40016.0 (400)250 – 75010.0 (250)0.80 – 1.50 (20 - 38)
