222D921~963 模缩套与胶
222D921~963直角带唇口型
缩后
缩前
为电缆和连接器之间提供良好的应力消除。实现了小直径电缆和较大尺寸的后附件之间的连接保护。
材料选择
编号 材料 预涂胶号 热溶胶号
-3 半硬聚烯烃 /42或/86 S-1017或S-1048
-4 柔软聚烯烃 /42或/86 S-1017或S-1048
-12 氟橡胶 S-1255-04
-25 抗溶液橡胶 /42或/86或/225 S-1017或S-1048或S-1125
-100 低火灾害聚烯烃 /86或/180 S-1030或S-1048

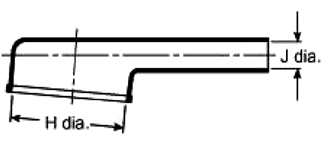

尺寸表
件号 H（mm） J(mm) P(mm) R(mm) U(mm) JO(mm) HW(mm) JW(mm)
缩前 缩后 缩前 缩前 缩后 缩后 缩后 缩后 缩后 缩后 缩后
最小 最大 最小 最小 最大 ±10% 参考 ±10% ±10% ±20% ±20%
-3,-4,-25 -3,-100
222D921 19.3 13.0 6.3 4.5 2.1 44.5 16.3 5.6 21.8 1.52 1.14
222D932 26.1 19.1 7.6 5.6 2.6 67.3 18.0 8.4 29.2 1.78 1.14
222D953 34.2 26.0 9.6 6.6 3.0 81.3 18.8 11.4 36.3 1.78 1.14
222D963 43.6 34.1 11.4 7.8 3.6 115.6 21.3 15.5 47.0 1.78 1.14
