202G211~253 模缩套与胶
202G211～253直型、带唇口的模缩套

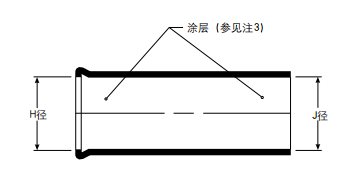

收缩前（a）
未受限制收缩后（b）
应用

与泰科电子后附件一起使用，为使用圆形连接器的线束系统提供应力消除。此系列部件可与不同外壳或入口尺寸的所有有槽后附件兼容。与粘胶配合使用时，可提供环境密封。

材料选择

编号                                                                    材料                                                                       粘胶

-55                                                                      含氟聚合物                                                          S-1255-04




尺寸表

P

J

H

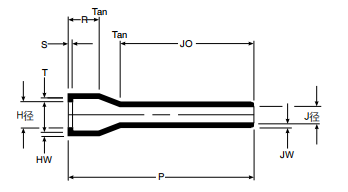

部件号                                  最小值a                              最大值b                               最小值a                                最大值b                              ±10%b
202G211                            23.9 [.94]                             9.9 [.39]                             23.9 [.94]                               7.4 [.29]                          105.9 [4.17]
202G221                           27.2 [1.07]                          13.2 [.52]                           27.2 [1.07]                              8.4 [.33]                          121.2 [4.77]
202G232                           31.0 [1.22]                          18.5 [.73]                           31.0 [1.22]                              9.4 [.37]                          138.7 [5.46]
202G242                           31.7 [1.25]                          22.1 [.87]                           31.7 [1.25]                             10.7 [.42]                         159.5 [6.28]
202G253                           38.9 [1.53]                         28.2 [1.11]                          38.9 [1.53]                             11.9 [.47]                         177.8 [7.00]

R                                       S                                    T                                    JO                               HW                             JW

部件号                     ±10%b                        参考值b                       参考值b                       ±10%b                     参考值b                    参考值b
202G211                11.7 [.46]                      1.0 [.04]                       1.3 [.05]                    86.4 [3.40]                 1.0 [.04]                     0.7 [.03]
202G221                12.2 [.48]                      1.0 [.04]                       1.3 [.05]                    87.4 [3.44]                 1.0 [.04]                     0.7 [.03]
202G232                12.2 [.48]                      1.0 [.04]                       1.3 [.05]                   104.4 [4.11]                1.0 [.04]                     0.7 [.03]
202G242                12.2 [.48]                      1.0 [.04]                       1.5 [.06]                   124.5 [4.90]                1.0 [.04]                     0.7 [.03]
202G253                10.6 [.42]                      1.3 [.05]                       1.8 [.07]                   143.5 [5.65]                1.3 [.05]                     1.0 [.04]
