7kV~35kV 中低压电缆附件

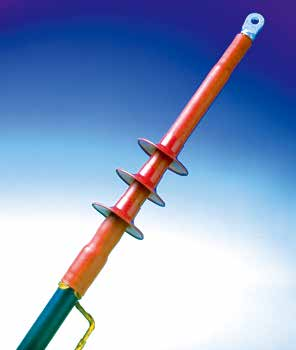

7kV~35kV 热缩电缆终端

特点

● 适用范围广、存储期限长，便于仓储、降低采购成本。
● 简化电缆准备与安装步骤，操作简便。
● 卓越的可靠性。
● 全密封设计有效阻止水分从终端外部或线芯中间进入终端。
● 电缆终端是利用聚合物材料制造，因此能够配合交联电缆在负
     荷循环时所产生的机械动作，无需增加任何机械性压力配件。
● 超过四十年的安全运行记录。

三芯交联电缆终端

柜内安装

Raychem Cuxhaven，德国长期实验基地。瑞侃终
端在北海海边试验测试已经 40 年。

雨裙倒装

户外安装

瑞侃能提供无焊接式接地附件，将金属屏蔽接地

● 分支手套装于三芯电缆外护套上，除此之
      外，安装与单芯电缆终端相似。
● 热缩终端可用于各式铠装电缆。

7kV~35kV 热缩终端选型表

7kV 单芯电缆

导体截面 mm2

产品型号

安装场合

备注

70~120

APKT-7B1XI

户内终端


150~240

APKT-7C1XI


300~500

APKT-7D1XI


630~1000

APKT-7E1XI




150~240

APKT-7C1XO

户外终端


300~500

APKT-7D1XO


7kV 三芯电缆

导体截面 mm2

产品型号

安装场合

备注

16~50

APKT-7A3XI-H1

户内终端

尾长 450mm

16~50

APKT-7A3XI-H2

尾长 650mm

16~50

APKT-7A3XI-H3

尾长 800mm

70~120

APKT-7B3XI-H1

尾长 450mm
70~120APKT-7B3XI-H2尾长 650mm

70~120

APKT-7B3XI-H3

尾长 800mm

150~240

APKT-7C3XI-H1

尾长 450mm
150~240APKT-7C3XI-H2尾长 650mm
150~240APKT-7C3XI-H3尾长 800mm
150~240APKT-7C3XI-H4尾长 1200mm
300~500APKT-7D3XI-H1尾长 450mm

16~50APKT-7A3XO-H2户外终端尾长 650mm
70~120APKT-7B3XO-H2尾长 650mm
150~240APKT-7C3XO-H2尾长 650mm
150~240APKT-7C3XO-H3尾长 800mm
10kV 单芯电缆

导体截面 mm2

产品型号

安装场合

备注

35~70

APKT-10B1XI

户内终端


95~240

APKT-10C1XI


300~400

APKT-10D1XI


500~800

APKT-10E1XI


1000APKT-10F1XI

35~70

APKT-10B1XO

户外终端
95~240APKT-10C1XO
300~400APKT-10D1XO
500~800APKT-10E1XO
1000APKT-10F1XO
10kV 热缩终端选型表（适用于铠装三芯电缆）

导体截面 mm2

产品型号

安装场合

备注

35~70

APKT-101-2570L

户内终端

尾长 800mm

95~240

APKT-101-9524L

300~400

APKT-101-3040L


25~70

APKT-100-2570L

户外终端

尾长 1200mm

95~240

APKT-100-9524L

300~400

APKT-100-3040L

24kV 三芯电缆

导体截面 mm2

产品型号

安装场合

备注

70~120

APKT-24C3XI(L)

户内终端

尾长 2450mm

150~300

APKT-24D3XI(L)

300~400

APKT-24E3XI(L)


70~120

APKT-24C3XO(L)

户外终端

尾长 3650mm

150~300

APKT-24D3XO(L)

400~500

APKT-24E3XO(L)

35kV 单芯电缆

导体截面 mm2

产品型号

安装场合

备注

50~95

APKT-35C1XI

户内终端


120~185

APKT-35D1XI


240~500

APKT-35E1XI


630~1000

APKT-35F1XI




50~95APKT-35C1XO户外终端

120~185

APKT-35D1XO


240~500APKT-35E1XO
630~1000APKT-35F1XO
24kV 三芯电缆

导体截面 mm2

产品型号

安装场合

备注

50~95

APKT-35C3XI-(L)

户内终端

尾长 2450mm

120~185

APKT-35D3XI-(L)

240~500

APKT-35E3XI-(L)


50~95

APKT-35C3XO-(L)

户外终端

尾长 3650mm

120~185

APKT-35D3XO-(L)

240~500

APKT-35E3XO-(L)

10kV~35kV 三芯电缆分支套件

直径 17~25mm

APKT-10A3-1

直径 25~37mm

APKT-10B3-1

注：
推荐使用TE品牌机械或压接型端子及接管，详情可咨询能源产品部。
