202D121~196 模缩套与胶
202D121~196直型带唇口
缩前
缩后
和瑞侃的圆形连接器后附件一起使用，为电缆连接提供应力释放及保护。该模缩套与相应壳体号尺寸的后附件相配套。
材料选择
编号 材料 预涂胶号 热溶胶号
-3 半硬聚烯烃 /42或/86 S-1017或S-1048
-4 柔软聚烯烃 /42或/86 S-1017或S-1048
-12 氟橡胶 S-1255-04
-25 抗溶液橡胶 /42或/86或/225 S-1017或S-1048或S-1125
-100 无卤低火灾害聚烯烃 /86或/180 S-1030或S-1048

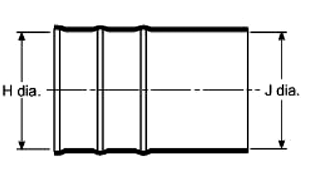

尺寸表
H(mm) J(mm) P(mm) JO(mm) W(mm) RR(mm)
缩前 缩后 缩前 缩前 缩后 缩后 缩后 缩后 缩后
（最小） （最大） -3，-4，-25 -12,-100 ±10% ±10% ±20% ±10%
（最小） （最小） （最大）
202D121 23.3 10.5 23.3 12.4 5.6 38.1 10.2 1.78
202D132 28.4 14.3 28.4 14.7 6.6 54.9 16.5 1.78 21.6
202D142 31.0 17.8 31.0 16.0 7.2 66.8 17.8 2.03 24.5
202D153 36.0 22.4 36.0 18.5 8.4 80.0 20.8 2.03 29.7
202D163 42.7 28.2 42.7 22.0 9.9 103.6 24.6 2.29 36.7
202D174 51.8 35.1 51.8 35.3 15.8 130.3 39.6 3.30 53.8
202D185 66.0 44.5 66.0 45.7 20.4 165.1 48.3 4.06 65.6
202D196 81.7 57.6 81.7 57.1 25.4 177.8 47.8 4.06 67.1
数据表
