202D122~299 模缩套与胶
202D211~299直型带唇口
缩前
缩后
这种模缩套用于线束与接头连接的保护，一端的凸圈可与接头上卡口相配，很长的尾部可在无外护套电缆上的端部从而代替外护套。
材料选择
编号 材料 预涂胶号 热溶胶号
-3 半硬聚烯烃 /42或/86 S-1017或S-1048
-4 柔软聚烯烃 /42或/86 S-1017或S-1048
-12 氟橡胶 S-1255-04
-25 抗溶液橡胶 /42或/86或/225 S-1017或S-1048
-100 无卤低火灾害聚烯烃 /86或/180 S-1030或S-1048
尺寸表

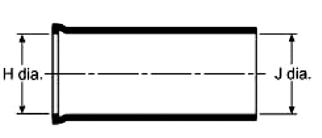

H(mm) J(mm) P(mm) JO(mm) U(mm) HW(mm) JW(mm)
缩前 缩后 缩前 缩前 缩后 缩后 缩后 缩后 缩后 缩后
（最小） （最大） -3，-4，-25 -12,-100 ±10% ±10% ±10% ±20% ±20%
（最小） （最小） （最大）
202D211 22.4 11.4 22.4 14.0 6.4 105.9 86.4 14.2 1.52 1.14
202D221 25.7 15.0 25.7 16.0 7.4 121.2 98.6 15.0 1.52 1.14
202D232 29.5 18.8 29.5 18.3 8.4 138.7 112.8 15.5 1.78 1.14
202D242 34.0 22.9 34.0 21.3 9.7 159.5 130.8 15.7 1.78 1.14
202D253 37.3 29.5 37.3 23.1 10.4 177.8 142.2 18.0 2.0 1.14
202D263 43.7 34.0 43.7 27.2 12.2 203.2 163.1 19.8 2.0 1.14
202D274 50.0 41.2 50.0 31.5 14.2 203.2 157.7 20.8 2.3 1.40
202D285 62.7 47.0 62.7 39.1 17.5 203.2 153.2 23.4 2.5 1.40
202D296 69.3 59.7 69.3 43.2 19.6 203.2 143.3 23.6 2.5 1.40
202D299 81.8 67.1 81.8 51.1 22.9 203.2 138.4 31.2 2.5 1.40
数据表
