202A111~196 模缩套与胶
202A111~196直型无唇口

缩前
缩后
这种直型模缩套用于电缆和插头的机械保护及应力释放；它没有唇口，因此可直接热缩到后附件的螺纹上。

材料选择

编号                                                    材料                                                         预涂胶号                                                热溶胶号
-3                                                         半硬聚烯烃                                           /42或/86                                                 S-1017或S-1048
-4                                                         柔软聚烯烃                                           /42或/86                                                 S-1017或S-1048
-12                                                       氟橡胶                                                                                                                       S-1255-04
-25                                                       抗溶液橡胶                                          /42或/86或/225                                     S-1017或S-1048
-100                                                    无卤低火灾害聚烯烃                        /86或/180                                                 S-1030或S-1048

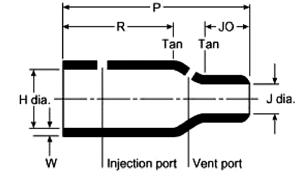

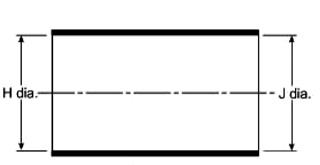

尺寸表

H(mm)                                                                                                                J( mm)

                                   最小（缩前）                      最小（缩前）                        最大（缩后）                   最小（缩前）                     最小（缩前）                   最大（缩后）
件号                         -3，-4，-25                           -12，-100                                                                            -3，-4，-25                          -12，-100
202A111                       16.5                                         16.5                                             7.9                                      16.5                                        11.9                                       3.8
202A121                       24.6                                         22.6                                             9.9                                      24.6                                        17.8                                       5.3
202A132                       28.4                                         26.2                                            14.2                                     28.4                                        20.3                                       6.6
202A142                       31.0                                         31.0                                             17.8                                    31.0                                        25.4                                       7.4
202A153                       36.1                                         36.1                                             21.9                                    36.1                                        26.2                                       8.6
202A163                       42.7                                         42.7                                             27.4                                    42.7                                        27.2                                       9.4
202A174                       51.8                                         48.3                                             35.3                                    51.8                                        48.3                                      16.0
202A185                       66.0                                         66.0                                             43.7                                    66.0                                        54.1                                      19.6
202A196                       86.4                                         86.4                                             57.2                                    86.4                                         71.4                                     26.9


数据表
  • 202A111~196直型无唇口
    953.02 KB
    下载
