400W242 模缩套与胶

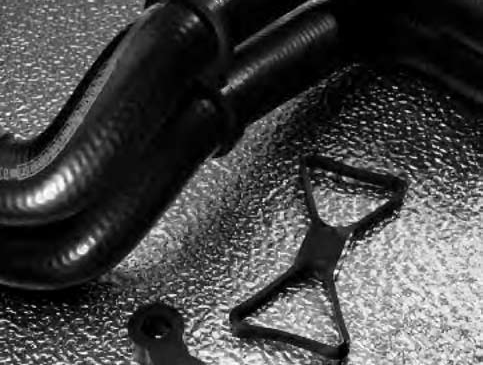

400W242热收缩定位环

优特点



  • 易于安装
  • 可紧密配合到软管/管 道上
  • 具有高收缩比，可适用于多种直径
  • 低成本、大容量安装
  • 可收缩到软管/管道
  • 基底之间距离小
  • 良好的机械、热力和化学特性
  • 可推入安装到软管/管道上
  • 安装时保持在位
  • 无需昂贵加工
  • 定位于所需位置
  • 集中软管/管道，优化空间
  • 主体下方解决方案
  • 发动机区解决方案
  • 双软管/管道合理化部件类型

  • 可正确定向软管/管道，使其便于安装在车辆上

收缩前（a）

未受限制收缩后（b）

材料选择

编号                                                    材料                                                            预涂胶号                                                         热溶胶号
-3                                                         聚烯烃，半刚性                                      /42, /86                                                           S-1017或S-1048
-4                                                         聚烯烃，柔性                                          /42, /86                                                            S-1017或S-1048
-25                                                      人造橡胶，耐液体                                 /86, /225                                                          S-1017或S-1048
-100                                                    聚烯烃，Zerohal                                 -100CS1972                                                      S-1030
                                                                                                                             （包中随附S1030胶带）
-130                                                    柔性聚烯烃                                            /42, /86                                                                S-1017

收缩前尺寸是针对未涂胶部件，当带预涂胶时，入口直径会最多缩小1.5 [.06]。

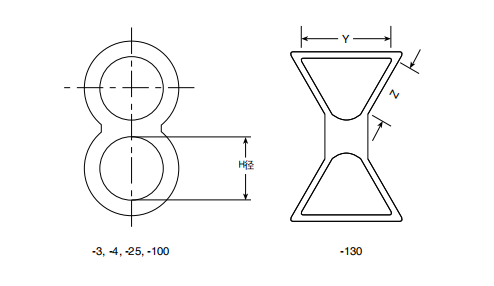

尺寸表

H                                                                                                    J                                                                    K

部件号                                                 最小值a                                                  最大值b                                                 最大值b                                                      ±1.2 b
400W242                                          28 [1.102]                                            10.2 [.402]                                             19.3 [.760]                                                 12 [.472]


P                                                    V                                                W                                           Y*                                                   Z*

部件号                                         ±1.7 b                                         ±0.45 b                                    ±1 b                                   ±2 a                                              ±2 a
400W242                                 17 [.669]                                       7.0 [.276]                                10 [.394]                           29 [1.142]                                    25 [.984]
