313L232 296 模缩套与胶
313L232 296直型带唇口

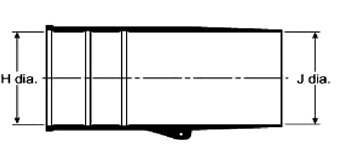

收缩前（a）

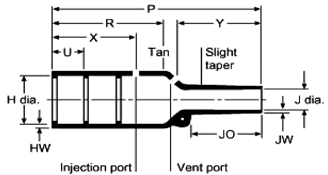

未受限制收缩后（b）
和瑞侃的后附件相连接，提供应力释放和线束保护。与瑞侃所有相应壳体尺寸规格的后附件相兼容。

材料选择

编号                                                    材料                                                            预涂胶号                                                         热溶胶号
-3                                             半硬聚烯烃                                                /42或/86                                                         S-1017或S-1048
-4                                                        柔软聚烯烃                                                /42或/86                                                         S-1017或S-1048
-12                                                      氟橡胶                                                                                                                                   S-1255-04
-25                                                      抗溶液橡胶                                               /42或/86或/225                                            S-1017或S-1048或S-1125
-100                                                   无卤低火灾害聚烯烃                             /86或/180                                                        S-1030或S-1048

尺寸表

H(mm)                                                         J(mm)                                                                                                                   P(mm)              R(mm)

                           缩前(最小)                      缩后                    缩前(最小)                    缩前(最小)                     缩前(最小)                    缩后                      缩后                     缩后
件号                -3,-4,-12,-25                    最大                     -3,-4,-25                              -12                                   -100                          最大                   ±10%                ±10%
202K121             24.0                              10.4                         24.0                                  13.0                                  14.0                           5.6                        38.0                     21.0
202K132             30.0                              14.2                         30.0                                  14.0                                  15.0                           5.9                        55.0                     32.0
202K142             31.0                              18.0                         31.0                                  16.0                                  18.0                           7.1                        67.0                     35.0
202K153             36.0                              22.4                         36.0                                  19.0                                  21.0                           8.4                        80.0                     42.0
202K163             43.0                              28.2                         43.0                                  22.0                                  25.0                           9.9                        99.0                     61.0
202K174             60.0                              35.1                         60.0                                  35.0                                  39.0                          15.7                     130.0                    72.0
202K185             66.0                              44.5                         66.0                                  38.0                                  42.0                          16.8                     170.0                    90.0

U（缩后）                      JO（缩后）                   HW（缩后）                   JW（缩后）                        X（缩后）                         Y（缩后）

                                            ±10%                                ±10%                              ±20%                           （最小）                                ±20%                                 ±20%
202K121                            12.0                                      8.5                                     1.6                                     .41                                         24.0                                      13.0
202K132                            12.0                                    11.5                                    1.8                                      .81                                         24.0                                      18.0
202K142                            20.0                                    17.0                                    1.8                                      .81                                         32.0                                      25.0
202K153                            20.0                                    19.5                                    2.0                                      .81                                         32.0                                      30.0
202K163                            20.0                                    21.0                                    2.2                                      .81                                         52.0                                      30.0
202K174                            20.0                                    39.0                                    3.3                                     1.02                                        52.0                                      50.0
202K185                            20.0                                    51.5                                    3.8                                     1.63                                        52.0                                      70.0


数据表
  • 202G611～653螺纹套管
