301A511~514 模缩套与胶
301A511~514柔软型T型分叉套
缩后
缩前
为电缆分叉处提供应力释放和机械保护。

材料选择

编号                                                    材料                                                            预涂胶号                                                         热溶胶号
-71                                                      柔软聚烯烃                                                /42或/86                                                         S-1017或S-1048
-50                                                       Viton混合体                                                                                                                        S-1125
-51                                                       橡胶混合物                                               /164                                                                  S-1124
-125                                                    氟聚物                                                                                                                                    S-1255-04

尺寸表

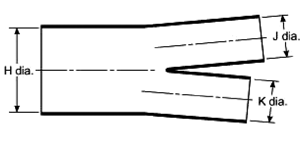

                                                         H                                                                              J 、K                                         HO、JO、KO                            W                                    P

                                       缩前                                缩后                               缩前                               缩后                                 缩后                                  缩后                              缩后
件号                              最小                                最大                               最小                               最大                                ±10%
301A511                     19.8                                 6.6                                 13.2                                6.6                                    25.4                                  1.02                              80.8
301A512                     34.3                                 11.4                              22.9                                11.4                                  41.1                                  1.27                              120.4
301A513                     60.2                                 20.1                              40.1                                20.1                                  63.5                                  1.52                              175.4
301A514                     83.3                                 33.3                              54.9                                33.3                                  88.9                                  1.78                               242.3
