套管套件和微型套管 热缩管
套管套件和微型套管 (单层、双层套管产品的小型包装选项）

优特点



  • VERSAFIT和RNF-100
    套管：2:1收缩比

  • DWP-125:3:1收缩比

  • ES1000:4:1收缩比

  • VERSAFIT具有较低的完全收缩温度，可缩

    短安装时间并减少损坏温敏型部件的风险

  • RNF-100具有出色的物理、化学和电气性质，

    符合或超过针对高度可靠、通用型套管的商

   用、工业和军用标准

  • DWP-125和ES1000具有高收缩比，可实现

   不规则形状部件的绝缘与密封；少许型号即

    涵盖范围广泛的直径

  • RoHS认证

单层VERSAFIT和RNF-100套管提供在线部件、电气连接、导线端子和接线的电气绝缘与应力消除。它们可用于将导线捆扎为柔软的小型线束。也可用于识别或按颜色标记导线、电缆、端子和电子部件。
带胶的DWP-125和ES1000可环境密封和保护各种电气应用件，包括导线接线、端子、分支以及接头至电缆的连接部分。

安装
VERSAFIT： 90℃ [194°F]
RNF-100：121℃ [250°F]
DWP-125：125℃ [257°F]
ES1000： 135℃ [275°F]

最低完全收缩温度


温度范围

VERSAFIT和RNF-100：-55℃～135℃ [-67°F～275°F]

DWP-125：-40℃～110℃ [-40°F～230°F]

ES1000：-40℃～130℃ [-40°F～266°F]

尺寸选择
更换部件号
收缩前内径

数量(6英寸件)

配合线号
单层套管
套件1-2:1收缩比
黑色  600V，125°C，
UL/CSA VW-1(套件1
部件号：A55251-000)

VERSAFIT-3/16”                              30                                                18-14AWG                           D76139-000
VERSAFIT-1/4”                                 28                                                12-10AWG                           F37063-000

VERSAFIT-3/8”                                 24                                                         8AWG                           D27573-000
VERSAFIT-1/2”                                 20                                                     6-3AWG                           C02462-000
VERSAFIT-1/2”                                 20                                                     6-3AWG                           C02462-000
VERSAFIT-1/2”                                 20                                                     6-3AWG                           C02462-000
套件2-2:1收缩比 7种
颜色** 600V，125°C，
UL/CSA VW-1
(除透明色以外 )
(套件 2部件号：
D54859-000)

更换部件号
数量(6英寸件)

收缩前内径

配合线号
VERSAFIT-3/32”                              35                                                           AWG                            E31091-000
VERSAFIT-1/8”                                28                                                       16AWG                           349256-000

VERSAFIT-3/16”                             21                                                        14AWG                          C53800-000
VERSAFIT-1/4”                               21                                                  12-10AWG                          C87605-000
VERSAFIT-3/8”                               14                                                           8AWG                           A82691-000
VERSAFIT-1/2”                               14                                                       6-3AWG                           E10896-000

**透明色套管在套件2中，且套件2更换件为RNF-100
含胶衬层套管
套件3-黑色/白色/
红色/透明色 600V，
125°C，UL
(套件3部件号：
E42160-000）

更换部件号
数量(6英寸件)

收缩前内径

配合线号
DWP-125-1/8”                                 25                            20-16AWG(3:1收缩比)                          D14889-000
DWP-125-3/16”                              25                            14-10AWG(3:1收缩比)                           E87367-000
DWP-125-1/4”                                24                            12-10AWG(3:1收缩比)                            F91864-000
DWP-125-1/2”                                10                                 6-3AWG(3:1收缩比)                            F41454-000
DWP-125-3/4”                                 5                              2-1/0AWG(3:1收缩比)                            C67617-000
DWP-125-1”                                     3                          2/0-4/0AWG(3:1收缩比)                            F66623-000
ES1000-NO.1                                     6                              16-12AWG(4:1收缩比)
ES1000-NO.2                                     5                              12-10AWG(4:1收缩比)
ES1000-NO.3                                     5                                 10-8AWG(4:1收缩比)
ES1000-NO.4                                     3                                   6-3AWG(4:1收缩比)

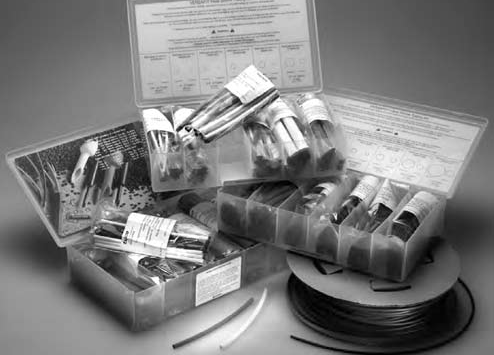

套件1、2和3包括一个带有铰接盖的耐用的六格塑料盒。盖子内侧是产品选择指南。关于套件4和套件6的信息，请询问您的销售代表，我公司的经济型套管套件装在自封塑料袋中，也会放在“销售网点”货架上。此处是这些套件以及盒内套管的部件号：
套件4：E32151-000(3/16”、1/4”、3/8”、1/2”、3/4”和1”黑色套管，每种型号套管有三件，均为6英寸长的套管段)
套件6：C72402-000(3/64”、1/16”3/32”和1/8”黑色套管，每种型号套管有三件，均为6英寸长的套管段)

VERSAFIT微型套管2:1
收缩比 黑色 600V，
125°C，UL/CSA VW-1

收缩前内径

部件号

数量(英寸)

VERSAFIT-3/64”                                                  100                                                 C16404-000
VERSAFIT-1/16”                                                    75                                                 E40870-000
VERSAFIT-3/32                                                        65                                                  D70981-000
VERSAFIT-1/8”                                                      60                                                  C17600-000
VERSAFIT-3/16”                                                   50                                                   F27135-000
VERSAFIT-1/4”                                                     40                                                   F64479-000
VERSAFIT-3/8”                                                     35                                                   D57591-000
VERSAFIT-1/2”                                                     30                                                   E37316-000
VERSAFIT-3/4”                                                     25                                                   449582-000
VERSAFIT-1”                                                         15                                                   F27156-000
VERSAFIT是一种非常柔软、高度阻燃的聚烯烃套管，具有90°C的完全收缩温度、良好的耐液体性以及UL 224/CSA VW-1可燃性等级。

RNF-100微型套管2:1
收缩比 黑色 600V，
125°C，UL/CSA

收缩前内径

部件号

数量(英寸)

RNF-100-3/64”                                                 100                                                   D00409-000
RNF-100-1/16”                                                   75                                                    A66551-000
RNF-100-3/32                                                        65                                                   D42391-000
RNF-100-1/8”                                                      60                                                   F56629-000
RNF-100-3/16”                                                    50                                                   E77288-000
RNF-100-1/4”                                                      40                                                    F75818-000
RNF-100-3/8”                                                      35                                                   D12330-000
RNF-100-1/2”                                                      30                                                   A81736-000
RNF-100-3/4”                                                      25                                                   E40866-000
RNF-100-1”                                                          15                                                   E62131-000
RNF-100是一种柔软、阻燃的聚烯烃套管，具有121°C的完全收缩温度、极佳的耐液体性以及UL224/CSA所有的套管可燃性等级。
