382A012~046 模缩套与胶
382A012~046 Y型分叉套
缩后
缩前
为电缆分叉处提供应力释放和机械保护。

材料选择

编号                                                    材料                                                            预涂胶号                                                         热溶胶号
-3                                             半硬聚烯烃                                                /42或/86                                                         S-1017或S-1048
-4                                                        柔软聚烯烃                                                /42或/86                                                         S-1017或S-1048
-12                                                      氟橡胶                                                                                                                                   S-1255-04
-25                                                      抗溶液橡胶                                               /42或/86或/225                                            S-1017或S-1048或S-1125
-100                                                   无卤低火灾害聚烯烃                              /86或/180                                                        S-1030或S-1048

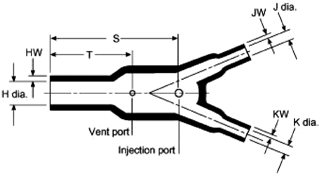

尺寸表

H                                                        J、K                                             S                                  T                                HW                        JW、KW

                                  缩前                      缩后                      缩前                         缩后                           缩后                           缩后                            缩后                            缩后
件号                    （最小）             （最大）             （最小）                （最大）                   (±10%)                    (±10%)                    (±20%)                     (±20%)
382A012               13.2                        6.1                        6.6                            3.3                             23.9                           15.5                             1.52                             1.02
382A023               26.9                        12.4                     13.2                          6.1                             53.3                           33.0                             2.54                             1.52
382A034               38.6                        18.0                     26.9                          12.4                           78.7                           55.9                            3.05                              2.54
382A046               55.6                        25.9                     26.9                          12.7                           111.8                         71.1                            4.57                              2.54


数据表
  • 382A012~046 Y型分叉套
