1kV 热缩中间接头

1kV 热缩中间接头


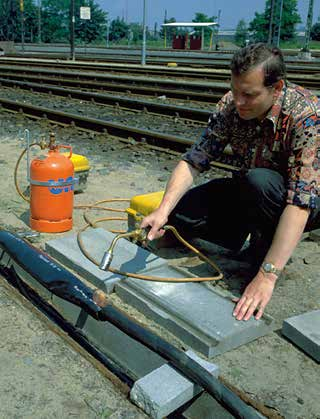

特点

● 内敷热熔胶的中间接头简化安装过程，一次性满足绝
缘、密封两种要求。
● 柔性百叶窗式铠装设计保证铠装电缆机械强度的可靠
恢复，结构简单，操作方便。
● 适用范围广、适用于不同结构的电缆，可简化库存，
提高库存周转率。
● 产品满足公司标准 PPS3013，该标准包含 IEC 标准以
及大多数国家的国家标准。

1kV 中间接头最低性能表

试验序列


结果

绝缘电阻

导体和接地之间

≥1000MΩ

机械冲击试验

4kg 楔形块从 2m 高处 自由落体冲击，6 次

无功能性损坏

工频耐压试验

4kV，15 分钟

不击穿

冲击电压试验

±10 次，1.2/50μs，8kV 导体和接地之间

不击穿

绝缘电阻

同上

≥1000MΩ

负荷循环

63 个周期 5 小时加热，3 小时冷却导体温度：

PVC 绝缘电缆：75℃

 XLPE 绝缘电缆：95℃

无可见损坏

短路热稳定试验

同上，电缆浸入 1m 深水中 除去电缆外护套

通过

绝缘电阻同上≥1000MΩ
冲击电压试验同上不击穿
直流耐压试验15kV，5 分钟不击穿
注：
所有电压均为相对地
详细报告请见瑞侃标准PPS3013

1kV 热缩中间接头选型表

芯数

导体截面 sqmm产品型号

安装场合

4芯

25~50

APKJ-01-2550-4U

无铠装电缆

4芯

70~150

APKJ-01-7015-4U

无铠装电缆

4芯

185~300

APKJ-01-1830-4U

无铠装电缆


4芯

25~50

APKJ-01-2550-4

铠装电缆

4芯

70~150

APKJ-01-7015-4

铠装电缆

4芯

185~300

APKJ-01-1830-4

铠装电缆

电缆绝缘外径是电缆附件选型的最终决定因素，导体截面积仅供参考。
以上产品适用于铜带屏蔽，带铠装电缆。
电缆信息参考JB/T 7829
推荐使用泰科品牌机械或压接型端子及接管，详情可咨询能源产品部。

注：
