4芯电缆中间接头及多芯接头

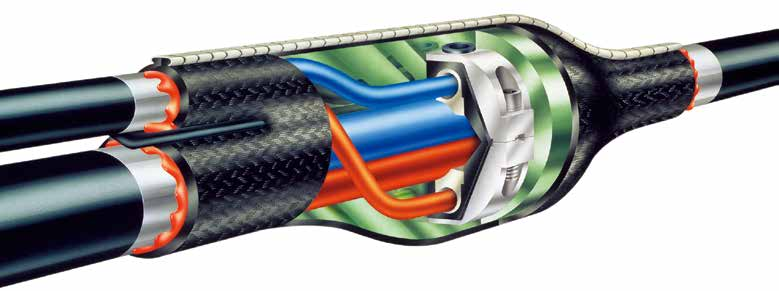

Rayligator 热缩式电缆分支接头 4 芯电缆中间接头及多芯电缆接头


Rayligator 是一种填胶式低压电缆分支接头,提供一种
现代化的、两种可选择之填胶系统。Rayligator 分支接
头系统选用一种抗压力支特殊胶体填充接头。

特点

● 填充胶具有良好的密封及绝缘特性,如同绝缘层一般
      完全包覆连接导体,完全防止水气渗透。
● 外层热缩管材料中包含强化纤维进一步提高中间接头
      的机械强度。
● 安装简便、便于监控。当绿色热度指示完全消失后,
      收缩即完成。
● 无库存寿命限制,降低采购与仓储成本。
● 安全、无毒,环保。严格遵守 Annex 1 of the EEC
     Directive 67/548 88/379 条款的要求。

① 将 2 块胶片放入电缆各芯间,将电缆芯束间之区
域完全填补多芯电缆连接线夹;
② 将 3 片胶片完全地缠绕于分支接头区域;将密封
防水分歧胶片插入主电缆与分支电缆间之套管;
③ 以标准喷灯加热于整体电缆分支接头,加热至绿
色热度指示灯消失;
④ 持续对电缆分支接头多加热 2 分钟以利所填充之
密封胶完全填补整个分支接头之区域,及热缩包卷
管与电缆完全密封。

产品选用表——产品订购型号及尺寸表

主电缆

横截面积

mm

分支电缆

横截面积

mm

多芯电缆线夹

最大直径

mm

产品型号尺寸(约计)
长度 mm

直径 mm

16~185

6~95

115

BMHM 1031-4B1-CEE01 500

135

95~185

6~95

115

BMHM 1031-4C1-CEE01500

135

95~2406~150135BMHM 1031-4D1-CEE01500155
施工说明书:EPP 0380 or EPP 0385
本系列产品可应用至范围为
BMHM-4C1于不同之黑胶EPPA 206-4-250之夹铁。

铝质及铁质金属保护电缆选型表

主电缆

横截面积

mm

分支电缆

横截面积

mm

产品型号

16~185

6~95

BMHM 1031-4B1-CEE01

95~185

6~95

BMHM 1031-4C1-CEE01

95~2406~150BMHM 1031-4D1-CEE01
