207W213~256 模缩套与胶
207W213～256双组分穿舱件

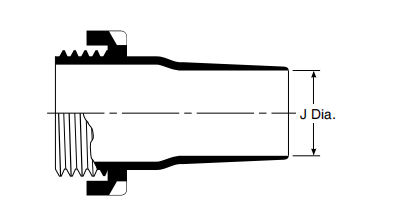

收缩前（a）

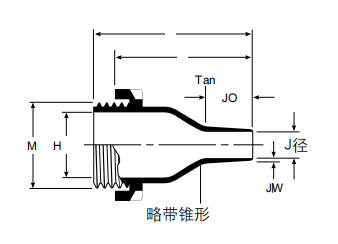

未受限制收缩后（b）
应用
用于当电缆穿过设备盒或面板时，为其提供应力消除和防磨损保护。
材料选择
编号 材料 预涂胶号 热溶胶号
-3 半硬聚烯烃 /42或/86 S-1017或S-1048
-4 柔软聚烯烃 /42或/86 S-1017或S-1048
-12 氟橡胶 N/A S-1255-04
-25 抗溶液橡胶 /42或/86或/225 S-1017或S-1048或S-1125
-100 聚烯烃，Zerohal /86或/180 S-1030或S-1048
尺寸表（mm）
H J JO M
部件号 参考值 最小值 最大值 最大值 螺纹
b -3,-4,-12,-25, -100 a b b
a a -3,25
207W213 11.9 [.47] 9.9 [.39] 8.5 [.33] 4.1 [.16] 15.2 [.60] 20.1 [.79]
207W223 20.1 [.79] 18.0 [.71] 16.5 [.65] 7.1 [.28] 19.3 [.76] 30.0 [1.18]
207W234 30.1 [1.22] 27.9 [1.10] 26.5 [1.04] 11.9 [.47] 26.9 [1.06] 41.9 [1.65]
207W245 45.0 [1.77] 41.9 [1.65] 40.5 [1.59] 18.0 [.71] 32.0 [1.26] 55.9 [2.20]
207W256 68.1 [2.68] 64.0 [2.52] 64.5 [2.54] 30.0 [1.18] 39.1 [1.54] 80.0 [3.15]

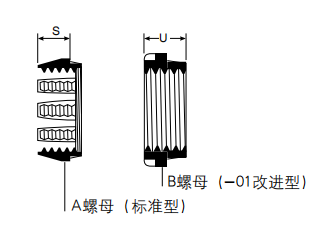

P R S J W 孔径
部件号 ±10%b ±10%b ±10%b ±10%b ±20%b ±0.51(.02)
207W213 62.0 [2.44] 49.0 [1.93] 13.0 [.51] 9.9 [.39] 1.3 [.05] 23.9 [.94]
207W223 71.9 [2.83] 58.9 [2.32] 16.0 [.63] 9.9 [.39] 1.8 [.07] 34.0 [1.34]
207W234 87.1 [3.43] 73.9 [2.91] 18.0 [.71] 9.9 [.39] 2.03 [.08] 47.0 [1.85]
207W245 102.1 [4.02] 88.9 [3.50] 18.0 [.71] 9.9 [.39] 3.05 [.12] 60.5 [2.38]
207W256 121.9 [4.80] 109.0 [4.29] 18.0 [.71] 9.9 [.39] 3.05 [.12] 85.1 [3.35]
注：涂层为可选项。表中所列的收缩前尺寸是针对未涂胶的部件。当带预涂胶时，入口直径将最多减少1.5 [.06]。
