302V111~705V174 模缩套与胶

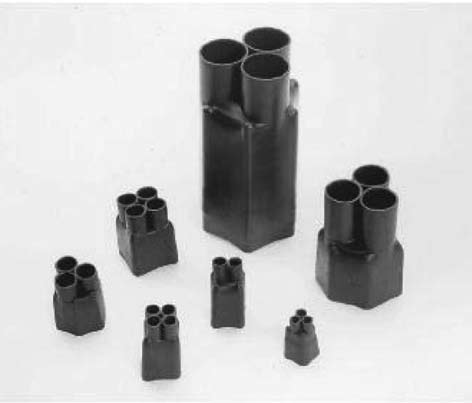

302V111~705V174多支分叉套

优特点



  • 水密性

  • 安装简单，无特殊要求
  • 与铜线、电缆以及聚烯
    烃、PVC、石墨、钢、铝和
   海军用典型的外护套等
   相兼容。

适用范围广泛，可用于众多汽车、电器和消费品应用。商品级套管适用于无需阻燃型的应用。提供部件与导线的绝缘和保护，平滑、光洁的表面，有七种颜色和透明色供您选择。透明色CGPE-105型号的透明度极佳，适合保护有标记的表面。

尺寸表

端头直径                                                            分支直径                             分支长度             端头长度

件号                          军标号                        分支数                       热缩前                      热缩后                       热缩前                        热缩后                      缩后                    缩后
302V111          SSB-1202 FR                        2                             40.64                         11.43                          13.97                           3.81                       36.83                   62.23
302V163          SSB-2002 FR                        2                             50.80                         35.56                          19.05                           8.89                       69.85                   88.90
402V101          T3-9 FR                                  3                             22.86                          9.14                            8.38                             2.29                       19.05                    50.80
402V121          T14-23 FR                             3                             30.48                          17.78                          12.70                          4.57                        25.40                   60.96
402V142          T42-100 FR                          3                             43.18                           22.86                          20.32                          4.83                        30.48                   57.15


*（关于其它尺寸规格，请联系Raychem销售代表）
数据表
  • 302V111~705V174多支分叉套
    951.36 KB
    下载
