202W302~342 模缩套与胶
202W302～342热缩绕管

优特点



  • 快速安装

  • -40°C～105°C[-40°F～221°F]温度范围

  • 配合多种直径

  • 低成本、大容量安装

  • 可收缩到软管/管道/导线束上

  • 良好的机械、热力和化学特性

  • 良好的耐磨损性

  • 可为电缆或软管提供极佳的定位、减震和

      保护，避免其受到P形夹和线匝损伤

  • 加热时保持在位

  • 适合大多数软管/管道/导线束

  • 无需昂贵加工

  • 发动机区解决方案

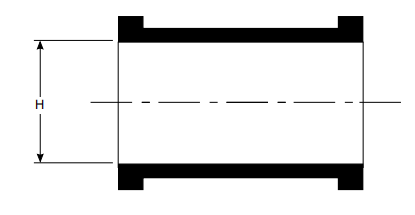

收缩前（a）
未受限制收缩后（b）

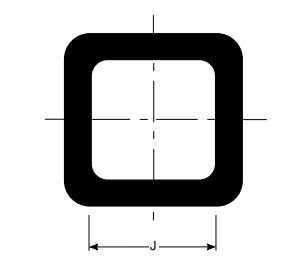

收缩前矩形 = -130材料
收缩前圆形 = -3、-4、-1和-25材料

可用材料

编号                                                    材料                                                            预涂胶号                                                         热溶胶号
-3                                              聚烯烃 ，半刚性                                   /42或/86                                                          S-1017或S-1048
-4                                                         聚烯烃 ，柔性                                        /42或/86                                                         S-1017或S-1048
-12                                                      氟橡胶                                                                                                                                  S-1255-04
-25                                                      耐液体性人造橡胶                               /86或/225                                                        S-1017或S-1048或S-1125
-130                                                   柔性聚烯烃                                             /42或/86                                                          S-1017

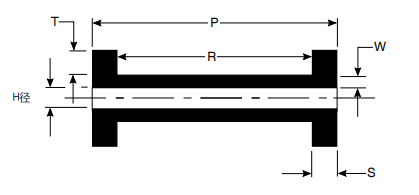

尺寸表

H                                                                                   J                                                    P                                              R

部件号                                          最小值a                               最大值b                                           最小值a                                    ±10%b                                    ±10%b
202W302                               29.0 [1.142]                           9.5 [.374]                                      29.0 [1.142]                             35.0 [1.378]                             25.0 [.984]
202W312                               39.0 [1.535]                         12.7 [.500]                                      39.0 [1.535]                             35.0 [1.378]                             25.0 [.984]
202W321                                  10.0 [.394]                           3.0 [.118]                                        10.0 [.394]                             29 .0 [1.142]                             23.0 [.906]
202W331                                  19.0 [.748]                           6.4 [.252]                                        19.0 [.748]                              29.0 [1.142]                             24.0 [.945]
202W342                                54.0 [2.126]                        18.0 [.709]                                      54.0 [2.126]                              35.0 [1.378]                             25.0 [.984]

S                                                   T                                                             W                                                                推荐的软管尺寸

部件号                                 ±10%b                                    ±10%b                                                ±20%b                                     最小值                                      最大值
202W302                          5.0 [.197]                                  3.0 [.118]                                             1.5 [.059]                                11.0 [.433]                              25.0 [.984]
202W312                          5.0 [.197]                                  3.0 [.118]                                             2.0 [.079]                                14.0 [.551]                            34.0 [1.339]
202W321                          3.0 [.118]                                  3.0 [.118]                                             1.5 [.059]                                   4.0 [.157]                                 8.0 [.315]
202W331                          2.5 [.098]                                  2.0 [.079]                                             1.5 [.059]                                   8.0 [.315]                               17.0 [.669]
202W342                          5.0 [.197]                                  3.0 [.118]                                             2.0 [.079]                                 20.0 [.787]                            48.0 [1.889]

注：涂层为可选项。表中所列的收缩前尺寸是针对未涂胶的部件。当带预涂胶时，入口直径将最多减少1.5 [.06]。
数据表
  • 202W302～342热缩绕管
    0.98 M
