214A011-052 模缩套与胶
214A011-052 D形头直型模缩套

缩后
缩前
为D形连接器终端连接提供应力解除和机械保护。

材料选择

编号                                                    材料                                                         预涂胶号                                                热溶胶号
-3                                                         半硬聚烯烃                                           /42或/86                                                 S-1017或S-1048
-4                                                         柔软聚烯烃                                           /42或/86                                                 S-1017或S-1048
-12                                                       氟橡胶                                                                                                                       S-1255-04
-25                                                       抗溶液橡胶                                          /42或/86或/225                                     S-1017或S-1048
-100                                                    无卤低火灾害聚烯烃                        /180或/86                                                 S-1030

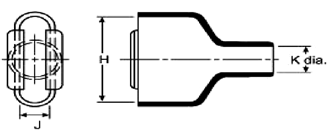

尺寸表

H(mm)                                                              J(mm)                                                               K( mm)

                                    缩前                                缩后                              缩前                             缩后                                 缩前                              缩后
件号                          ±5%                              ±5%                            ±5%                           ±5%                           （最小）                      （最大）
214A011                  20.3                                 20.3                              10.7                             10.7                                  7.9                                 4.10
214A021                  28.2                                 28.2                              10.7                             10.7                                 10.2                                 5.3
214A032                  42.2                                 42.2                              10.7                             10.7                                 14.0                                 8.1
214A042                  58.7                                 58.7                              10.7                             10.7                                 17.3                                 8.6
214A052                  57.9                                 57.9                              13.7                             13.7                                 19.1                                10.7


P(mm)                            W(mm)                                  X( mm)                                                                                 相匹配产品型号

                                        缩后                                   缩后                                       缩后                                  Cannon/Cinch                          Amphenol
                                      ±10%                               ±20%                                   ±20%
214A011                       33.3                                    1.0                                          3.0                                           DE-9                                           XX09X
214A021                       38.9                                    1.0                                          3.0                                           DA-15                                        XX15X
214A032                       45.0                                    1.0                                          3.0                                           DB-25                                        XX25X
214A042                       53.3                                    1.0                                          3.0                                           DC-37                                        XX37X
214A052                       61.0                                    1.0                                          3.0                                           DD-50                                        XX50X
