101A011~094 模缩套与胶
101A011~094 端帽

缩前
缩后
101A011~094用作线缆或线束的端头的保护，带热溶胶的还具有密封性。

材料选择

编号                                                    材料                                                         预涂胶号                                                热溶胶号
-3                                                         半硬聚烯烃                                           /42或/86                                                 S-1017或S-1048
-4                                                         柔软聚烯烃                                           /42或/86                                                 S-1017或S-1048
-12                                                       氟橡胶
-25                                                       抗溶液橡胶                                          /42或/86                                                  S-1017或S-1048
-100                                                    无卤低火灾害聚烯烃                        /180                                                           S-1030

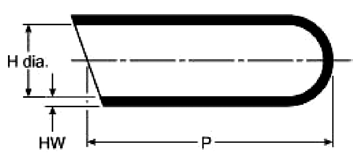

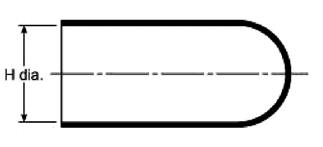

尺寸表

H(mm)                                                              P(mm)                                       HW( mm)

件号                                    缩前（最小）                           缩后（最大）                         缩后（最小）                          缩后（±20%）
101A011                                 5.1                                                   2.0                                     22.9（0.90）                                  1.02
101A021                                 7.4                                                   3.3                                           25.4                                              1.27
101A031                                10.2                                                 4.8                                            30.5                                             1.52
101A041                                15.2                                                 6.4                                            40.6                                             1.78
101A052                                20.6                                                 9.4                                            61.0                                             2.03
101A062                                25.4                                                11.4                                           68.8                                            2.29
101A073                                39.4                                                18.0                                           91.4                                            2.54
101A083                                50.8                                                22.9                                          101.6                                           2.79
101A094                                83.8                                               38.1                                           114.3                                           3.05
