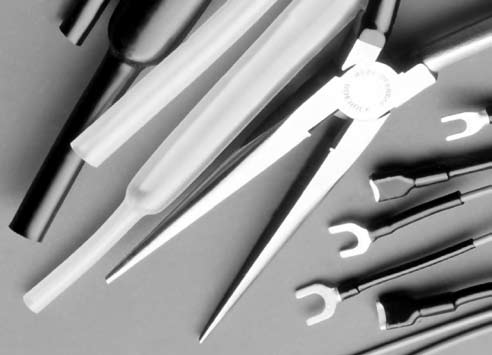

CGPE-105 热缩管
CGPE-105颜色鲜艳，表面光亮，非阻燃型聚烯烃套管

优特点



  • 表面鲜艳、光亮；透明色型号提供极佳的清晰度

  • 可轻松的进行烫印

  • 经济合算，交联材料具有更强性能

  • 更均匀地顺应基底对象，纵向变化少于大多数PVC基材料

  • RoHS认证

适用范围广泛，可用于众多汽车、电器和消费品应用。商品级套管适用于无需阻燃型的应用。提供部件与导线的绝缘和保护，平滑、光洁的表面，有七种颜色和透明色供您选择。透明色CGPE-105型号的透明度极佳，适合保护有标记的表面。

安装

最低收缩温度                                                 85℃ [185°F]

最低完全收缩温度                                       黑色为110℃ [230°F]；其它所有颜色和透明色为100℃ [212°F]
温度范围

-70℃～105℃
[-94°F～221°F]

尺寸选择

内径

收缩后壁厚**

尺寸规格

收缩前最小值

收缩后 最大值

收缩前

3/64

1.2 [0.046]

0.6 [0.023]

0.40±0.08 [0.016±0.003]

1/16

1.6 [0.063]

0.8 [0.031]

0.43±0.08 [0.017±0.003]

3/32

2.4 [0.093]

1.2 [0.046]

0.51±0.08 [0.020±0.003]

1/8

3.2 [0.125]

1.6 [0.062]

0.51±0.08 [0.020±0.003]

3/16

4.8 [0.187]

2.4 [0.093]

0.51±0.08 [0.020±0.003]

1/4

6.4 [0.250]

3.2 [0.125]

0.64±0.08 [0.025±0.003]

***如果收缩期间套管复原受到限制，壁厚会小于所列值。

*（关于其它尺寸规格，请联系Raychem销售代表）
订货资料
黑色(-0)、白色(-9)、透明色(-X)、红色(-2)、
蓝色(-6)、黄色(-4)、绿色(-5)、紫色(-7)

标准颜色
选择收缩后能紧贴物体表面上的最大尺寸
根据要求，可提供特殊订购型号的套管

型号选择
标准包装
成卷包装

订购举例

产品名称、尺寸和颜色(例如，CGPE-105-1/4-0)

数据表
