222K121~185 模缩套与胶

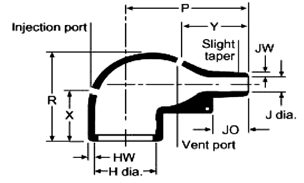

222K121~185直角带唇口型

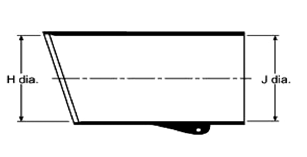

缩前
缩后
直角型的模缩套热缩到接头的连接处，有释放应力的作用。且这个系列没有唇口，可以直接热缩到螺纹上。

材料选择

编号                                                    材料                                                            预涂胶号                                                         热溶胶号
-3                                             半硬聚烯烃                                                /42或/86                                                         S-1017或S-1048
-4                                                        柔软聚烯烃                                                /42或/86                                                         S-1017或S-1048
-12                                                      氟橡胶                                                                                                                                   S-1255-04
-25                                                      抗溶液橡胶                                               /42或/86或/225                                            S-1017或S-1048或S-1125
-100                                                   无卤低火灾害聚烯烃                             /86或/180                                                        S-1030或S-1048

尺寸表

  H(mm)                                                                                            J(mm)                                                  P(mm)               R(mm)

                                     缩前最小                缩前最小                   缩后                       缩前最小                    缩前最小                     缩后                     缩后                    缩后
件号                           -3,-4,-25                    -100                         最大                       -3,-4,-25                         -100                          最大                  ±10%                 ±10%
222K121                      24.0                         24.0                        10.4                             24.0                             14.0                           5.6                       25.0                     25.0
222K132                      30.0                         30.0                        14.2                             30.0                             15.0                           5.9                       32.0                     27.0
222K142                      31.0                         31.0                        18.0                             31.0                             18.0                           7.1                       39.0                     31.0
222K152                      36.0                         36.0                        22.4                             36.0                             21.0                           8.4                       46.0                     38.0
222K163                      43.0                         43.0                        28.2                             43.0                             25.0                           9.9                       55.0                     45.0
222K174                      60.0                         52.0                        35.1                             60.0                             39.0                           15.7                     80.0                     54.0
222K185                      66.0                         66.0                        44.5                             66.0                             42.0                           16.8                     108.0                   68.0


  H(mm)                                                                            J(mm)

                                            缩后                                      缩后                                          缩后                                          缩后                                          缩后
                                     （±10%）                         （±20%）                            （±20%）                             （±20%）                            （±20%）
222K121                           8.5                                          1.3                                         0.41                                            18.0                                          16.0
222K132                           8.5                                          1.5                                         0.61                                            18.0                                          20.0
222K142                           15.0                                       1.8                                          0.81                                           18.0                                          20.0
222K152                           18.0                                       1.8                                          0.81                                           25.0                                          25.0
222K163                           17.5                                       2.0                                          0.81                                           25.0                                          30.0
222K174                           32.0                                       3.3                                          1.02                                           25.0                                          45.0
222K185                           48.0                                       3.8                                          1.63                                           35.0                                          70.0

数据表
  • 222K121~185直角带唇口型
