202C611~663 模缩套与胶
202C611~663螺纹套管

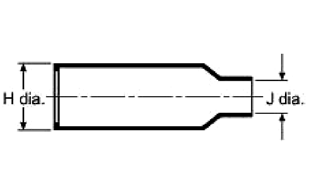

缩前
缩后
用作接头处的防磨损保护；柔韧的设计允许电缆可多角度的弯曲；维修时可不用加热，直接拧开接头后并将模缩套往后压缩进行连接器维护。
材料选择
编号 材料 预涂胶号 热溶胶号
-71 柔软聚烯烃 /42或/86 S-1017或S-1048
-50 氟橡胶 S-1125
-51 橡胶混合物 164 S-1124

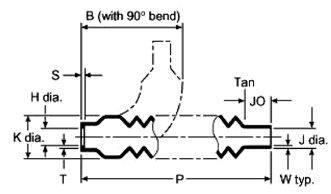

尺寸表
H（mm） J(mm) K(mm) P(mm)
件号 缩前（最小） 缩后（最大） 缩前（最小） 缩后（最大） 缩后（最大） 缩后（±10%）
202C611 17.5 6.9 14.2 4.8 21.1 120.7
202C621 26.4 11.7 26.4 8.1 26.7 133.4
202C632 38.1 17.5 38.1 12.7 32.8 146.1
202C642 47.8 22.4 47.8 17.5 37.8 158.8
202C653 54.9 27.9 54.9 22.4 42.9 171.5
202C663 77.2 40.6 54.6 22.9 62.2 236.2
JO(mm) S(mm) T(mm) W(mm) B(mm)
件号 缩后（±10%） 缩后（±.03） 缩后（±.03） 缩后（最小） 缩后（通用）
202C611 17.5 1.52 1.27 0.33 62.5
202C621 19.8 1.52 1.27 0.46 67.8
202C632 22.4 1.78 1.27 0.51 73.4
202C642 25.4 1.78 1.27 0.61 78.2
202C653 28.4 1.78 2.03 0.61 82.8
202C663 35.1 2.03 2.03 0.66 138.4
数据表
