202F211~274 模缩套与胶
202F211~274直型带唇口

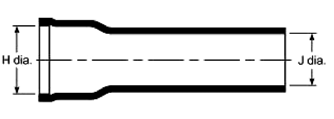

缩后

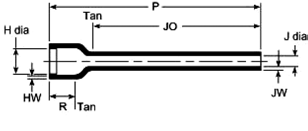

缩前
和瑞侃的后附件相连接，提供应力释放和线束保护。与瑞侃所有尺寸适当且带卡口的后附件相兼容。

材料选择

编号                                                    材料                                                            预涂胶号                                                         热溶胶号
-71                                                      柔软聚烯烃                                               /42或/86                                                         S-1017或S-1048
-50                                                      柔软Viton混合物                                         -                                                                     S-1125
-51                                                      柔软橡胶混合物                                     /64                                                                      S-1124
尺寸表

  H(mm)                                              J(mm)                                     P(mm)                    JO(mm)                   W(mm)                RR(mm)

                               缩前                         缩后                      缩前                      缩后                         缩后                           缩后                         缩后                         缩后
                          （最小）                 （最大）             （最小）                （最大）                         ±10%                      ±10%                ±.06%-.03%             ±.03%
202F211            23.9                            9.9                       17.3                       6.6                          105.9                           86.4                             1.5                          1.5
202F221            27.2                          13.2                      20.8                        7.6                         121.2                            98.6                             1.5                          1.5
202F232            31.0                          18.5                      24.4                        8.9                         138.7                           112.8                            1.8                         1.5
202F242            35.6                          22.1                      28.7                      10.2                        159.5                            130.8                            1.8                         1.5
202F253            38.9                          28.2                      31.5                      10.9                        177.8                            142.2                            1.8                         1.5
202F263            45.2                          32.3                      38.4                      12.7                        203.2                            163.1                            1.8                         1.5
202F274            51.6                          41.1                      45.5                      15.0                        203.2                            157.7                            1.8                         1.5


数据表
  • 202F211~274直型带唇口
