单回路电源接线盒 JBS-100

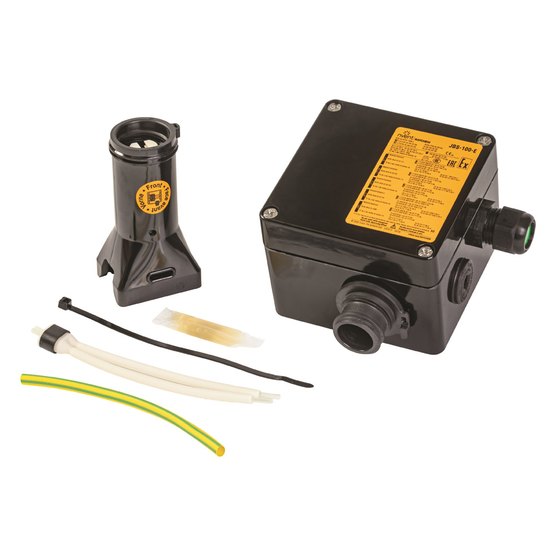

JBS-100套件用于讲电源连接到一根RAYCHEM BTV、CTV、QTVR、RTV、XTV、KTV或VPL工业并联伴热线。经FM、CSA、PTB和NEPSI认证可用于危险区域。

JBS-100同时具有连接套件和保温层进线的功能。坚固耐用的支架能保护伴热线并可以用于100mm保温层。


安装线芯密封套时无需使用热风枪或喷灯(无需高温作业许可证)。密封套中非固化密封剂(不含硅胶)使安装和维护变得非常简单。弹簧接线端子可以进行快速安装，操作安全、可靠，免维护。与现有的系统相比，该连接套件极大地节省了安装时间。


该套件共有三种基本规格，在现场定制安装。所有套件还有新颖的发光模块，具备发光功能。该模块带有一个高亮度LED,只需插入接线端子即可，盖子上还有一个透镜，以显示接线盒是否通电。还有带防雨塞的连接套件可供选择。

描述
JBS-100-E

JBS-100-L-E
JBS-100-D-E

JBS-100-EP
JBS-100-L-EP

该套件适用于欧亚地区，有2个M25螺纹孔、1个堵头和一个用于电力电缆的塑料格兰。

该套件适用于欧亚地区，有2个M25螺纹孔、1个接地板和1个外部接地螺栓，整个设计与铠装电缆一起使用。

产品规格
JBS-100-E

JBS-100-L-E
JBS-100-D-E

JBS-100-EP
JBS-100-L-EP

BTV、CTV、QTVR、RTV、XTV、KTV或VPL
BTV、CTV、QTVR、RTV、XTV、KTV或VPL
适用伴热线
IP66/IP67
IP66/IP67

防护等级

2×M25格兰，用于直径为8-17mm的电力电缆
2×M25

进线孔

-50℃至+56℃*（JBS-100-E和JBS-100-D-E）

-40℃至+40℃（JBS-100-L-E）


环境温度范围

-50℃至+56℃*（JBS-100-EP）

-40℃至+40℃（JBS-100-L-EP）


-50℃
最低安装温度
-50℃
480 Vac*
480 Vac*
最高工作电压
最大持续工作电流
40 A伴热线回路
40 A伴热线回路
订购信息
电源接线盒
部件描述
JBS-100-E
JBS-100-EP
829939-000(1.2kg）
PN（重量）
158251-000（1.3kg）
带有指示灯的电源接线盒
部件描述
JBS-100-L-E
JBS-100-L-EP
PN（重量）
075249-000（1.7kg）
054363-000（1.6kg）
带防雨塞的电源接线盒
部件描述
JBS-100-D-E）
PN（重量）
1244-021057（1.4kg）
